Аксессуары для волоконно-оптического кабеля

Как устроен оптический кросс?

Оптический кабель заводится в оптический кросс, поэтому сперва рассмотрим его устройство, а потом поговорим о каждой составляющей отдельно.

Кросс представляет собой плоскую металлическую коробку 19” и его основная цель– развести волокна по конечным портам. Самые популярные кроссы – 1 юнит и 24 порта.

Корпус кросса оптического в стойку 19" 24 FC порта Simplex, 1U, сплайс кассета, металлический, "L", O-тип
Корпус кросса оптического в стойку 19″ 24 FC порта Simplex, 1U, сплайс кассета, металлический, «L», O-тип

Бывают фиксированные или выдвигаемые (выдвижные) оптические кроссы.

Рассмотрим «начинку». С оптического кабеля осторожно снимается внешняя оболочка и волокна заводятся в кросс. Чтобы соединить волокна с оборудованием, необходимо, чтобы на конце был какой-то разъем. Для этого каждое волокно сваривается с волокном пигтейла (отрезок кабеля, у которого есть разъём с одной стороны).

Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №2

Место сварки защищается гильзой. И само волокно, и место стыка очень хрупкие, поэтому гильза помещается в сплайс-кассету (пластмассовую коробочку в центре кросса), в которой есть специальные ложементы для гильз. Разъём пигтейла вставляется в розетку.

На внешней стороне оптического кросса видно эти розетки.

Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №3

От них пойдёт оптический патч-корд, который будет вставляться в какое-то оборудование.

Оптический кросс может располагаться в телекоммуникационном шкафу на монтажных направляющих, либо крепиться к стене.

Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №4

А теперь разберём все перечисленные элементы подробно.

Пигтейл

Оптический пигтейл – это отрезок оптического кабеля, который состоит из одного волокна (SM). С одного конца у пигтейла разъём, а с другой – ничего, просто конец кабеля.

Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №5

Поверх волокна нанесено белое буферное покрытие (buffer), однако оно не обеспечивает такую же сильную защиту, как оболочка. Поэтому пигтейлы располагают только внутри кроссов.

Встречаются и двусторонние пигтейлы: некоторые предпочитают брать их и впоследствии разрезать, например, чтобы получить два пигтейла разной длины.

Пигтейл двухсторонний (оптический шнур) FC-FC/UPC SM buffer 0.9мм 9/125, 3 м
Пигтейл двухсторонний (оптический шнур) FC-FC/UPC SM buffer 0.9мм 9/125, 3 м

Использовать пигтейл в качестве патч-корда нельзя, потому что буферное покрытие не защищает так, как оболочка. Соответственно, кабель может легко порваться, и работа нарушится.

На концах пигтейла могут быть разные разъёмы.

  • Самый распространённый – квадратный разъём, который называется SC
Пигтейл SC/UPC SM buffer 0.9мм 9/125, 1 м
Пигтейл SC/UPC SM buffer 0.9мм 9/125, 1 м
  • Также есть разъём в два раза тоньше – LC. С таким разъёмом можно развести большее количество волокон в меньшем пространстве;
Пигтейл LC/UPC SM 0.9мм 9/125, 1.5м LSZH
Пигтейл LC/UPC SM 0.9мм 9/125, 1.5м LSZH
  • Круглый разъём, который называется FC.
Пигтейл двухсторонний (оптический шнур) FC-FC/UPC SM buffer 0.9мм 9/125, 3 м
Пигтейл двухсторонний (оптический шнур) FC-FC/UPC SM buffer 0.9мм 9/125, 3 м

Оптические патч-корды

Патч-корды – это тоже отрезок кабеля, но у него сверху есть защитная оболочка. Патч-корды используются снаружи, а не лежат внутри оптического кросса, поэтому кабелю нужна дополнительная защита.

Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №10

Патч-корд оптический состоит из одного волокна (SM) и всегда двух разъёмов на концах. На разъёмах есть защитный колпачок – защита от загрязнения.

  • Патч-корды по типу коннекторов

Патч-корд может быть соединительным, тогда на концах будут два одинаковых разъёма (FC-FC, SC-SC, LC-LC)…

Патч-корд оптический соединительный LC-LC/UPC SM Duplex 3.0мм 9/125, 1м
Патч-корд оптический соединительный LC-LC/UPC SM Duplex 3.0мм 9/125, 1м

…либо он может быть переходным, тогда разъёмы будут разными (LC-FC, LC-SC, SC-FC и так далее).

Патч-корд оптический переходной LC-FC/UPC SM Simplex 3.0мм 9/125, 1м
Патч-корд оптический переходной LC-FC/UPC SM Simplex 3.0мм 9/125, 1м

Это никак не влияет на работу самого кабеля, это лишь ваш выбор, основанный на наличии какого-либо оборудования.

  • Патч-корды по типу полировки

Патч-корды отличаются по типу полировки волокна (UPC и APC). В ТДФ всё оборудование только с полировкой UPC, поскольку она более распространённая.

  • Патч-корды по типу кабеля

Бывают оптические патч-корды Simplex и Duplex.

Simplex означает одинарный разъём…

Патч-корд оптический соединительный SC-SC/UPC SM Simplex 3.0мм 9/125, 1м, LSZH
Патч-корд оптический соединительный SC-SC/UPC SM Simplex 3.0мм 9/125, 1м, LSZH

…а Duplex – сдвоенный разъём.

Патч-корд оптический переходной FC-LC/UPC SM Duplex 3.0мм 9/125, 1м, LSZH
Патч-корд оптический переходной FC-LC/UPC SM Duplex 3.0мм 9/125, 1м, LSZH

Термоусаживаемые гильзы/комплект для защиты стыка (КДЗС)

Как уже написано раннее, гильза защищает стык. Сначала на волокно надевают гильзу и немного её отодвигают. Затем сваривают волокна специальным аппаратом и на место сварки надвигают гильзу, после чего этим же аппаратом закрепляют гильзу на стыке. Под воздействием тепла гильза прочно сцепляется с кабелем – ни снять, ни сдвинуть её после спайки не получится. Поэтому, если кабель был спаен неправильно, придётся его отрезать и делать всё заново.

Гильза термоусаживаемая КДЗС, красная 60 мм 100 шт
Гильза термоусаживаемая КДЗС, красная 60 мм 100 шт

Гильзы бывают разной длины и разного цвета, продаются упаковками. Разные цвета гильз помогут дополнительно маркировать кабели (например, зелёные гильзы– бухгалтерия, красные гильзы – отдел продаж).

Оптические розетки

По форме оптической розетки можно определить, для каких разъёмов она подходит. Квадратная розетка подойдёт для LC и SC.

Оптическая розетка SC-SC/UPC SM Simplex
Оптическая розетка SC-SC/UPC SM Simplex

Круглая – для FC.

Оптическая розетка FC-FC/UPC SM Simplex c квадратным фланцем
Оптическая розетка FC-FC/UPC SM Simplex c квадратным фланцем

Есть специальные розетки для Duplex-разъёмов.

Оптическая розетка SC-SC SM Duplex
Оптическая розетка SC-SC SM Duplex

Оптические коннекторы

Если вы не готовы покупать патч-корды, вы можете сделать их самостоятельно, соединив кабель из одного волокна и оптического коннектора.

Коннектор SC

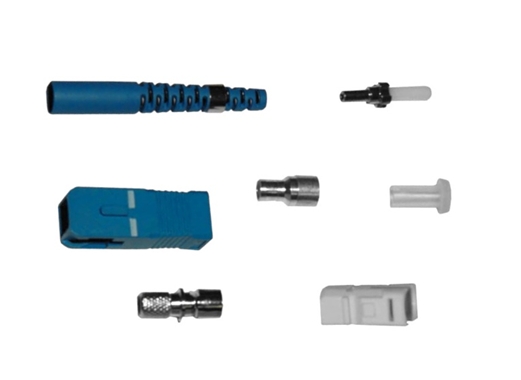

Коннектор ВО, SC/UPC SM, Simplex, 3.0 mm
Коннектор ВО, SC/UPC SM, Simplex, 3.0 mm

Коннектор FC

Коннектор ВО, FC/UPC SM, Simplex, 3.0 mm
Коннектор ВО, FC/UPC SM, Simplex, 3.0 mm

Быстрый коннектор работает так: заводится кабель, коннектор захлопывается и происходит скол волокна, то есть, можно волокно не обрезать.

Быстрый коннектор SC/UPC SM, бесклеевой
Быстрый коннектор SC/UPC SM, бесклеевой

Оптические муфты

Это пластмассовые конструкции для защиты места сварки. Когда кабель прокладывают снаружи и на большое расстояние, часто возникает необходимость соединить две бухты между собой. Происходит соединение хрупких волокон, и это соединение нужно защитить. Для этого и используется муфта.

Оптическая тупиковая муфта, горизонтальная, 24/48 волокон
Оптическая тупиковая муфта, горизонтальная, 24/48 волокон

Отличаются по количеству волокон, которое можно разварить внутри муфты. Бывают от 8-12 волокон до 96 и больше.

Внутри муфты есть сплайс-кассеты, внутрь которых с помощью гильз укладывается кабель. Муфты сделаны из толстой, жёсткой пластмассы, поэтому они успешно защищают место сварки на улице.

Тупиковая муфта

Называется так, потому что кабель, в который в неё входит, выходит с той же стороны. Все концы кабеля сведены внутри с одной стороны, дальше кабель не идёт. В кабель заходит несколько оптических проводов снизу и свариваются между собой.

Оптическая тупиковая муфта GJS 2-D, вертикальная, малогабаритная, 24/48 волокон
Оптическая тупиковая муфта GJS 2-D, вертикальная, малогабаритная, 24/48 волокон

Используется при вертикальном монтаже — если кабель протягивают на столбах.

Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №25

Непосредственно на столб тупиковая муфта крепится специальным крепежом.

Крепёж к столбу для муфты
Крепёж к столбу для муфты

Проходная муфта

Используется, если кабель проходит по прямой и может пройти сквозь муфту.

Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №27

Корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений. Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а также при воздействии ударных нагрузок.

Оптическая проходная муфта, горизонтальная, 24/48 волокон
Оптическая проходная муфта, горизонтальная, 24/48 волокон

Корпус оптического кросса

Корпуса могут быть небольшими (настенными), с разными разъёмами – круглыми (FC)…

Коробка оптическая настенная, 8 FC-портов Simplex, ложемент для КДЗС, металлическая (180*120*40мм Г*Ш*В)
Коробка оптическая настенная, 8 FC-портов Simplex, ложемент для КДЗС, металлическая (180*120*40мм Г*Ш*В)

…или квадратными (SC) и с разным количеством этих разъёмов.

Коробка оптическая настенная 4 SC портов Simplex, ложемент для КДЗС, металлическая, (164*124*23мм Г*Ш*В)
Коробка оптическая настенная 4 SC портов Simplex, ложемент для КДЗС, металлическая, (164*124*23мм Г*Ш*В)

Кроссы размещаются и в телекоммуникационных шкафах и крепятся на монтажные направляющие. В передней части коробки находится съёмная патч-панель с разъёмами для патч-кордов.

Оптические кроссы могут быть в разном исполнении – например, с выдвижной частью, угловые.

Корпус кросса оптического в стойку 19" 48 SC портов Simplex, 2U, выдвижной угловой, гильзы КДЗС, сплайс-кассета, металлический
Корпус кросса оптического в стойку 19″ 48 SC портов Simplex, 2U, выдвижной угловой, гильзы КДЗС, сплайс-кассета, металлический

Отличается они и комплектацией: в каких-то коробках уже установлена сплайс-кассета, а в каких-то ещё нет.

Корпус кросса без сплайс-кассеты

Корпус кросса оптического настенного КОН-8 SC Simplex, ложемент для КДЗС, с замком, металлический, (62*250*190мм)
Корпус кросса оптического настенного КОН-8 SC Simplex, ложемент для КДЗС, с замком, металлический, (62*250*190мм)

В комплекте могут быть уже гильзы для защиты стыка и стяжки для закрепления кабеля.

Корпус кросса оптического в стойку 19", 24 SC-порта Simplex, 1U, выдвижной угловой, гильзы КДЗС, сплайс-кассета, металлический
Корпус кросса оптического в стойку 19″, 24 SC-порта Simplex, 1U, выдвижной угловой, гильзы КДЗС, сплайс-кассета, металлический

Сплайс-кассета

Сплайс-кассеты могут быть на разное количество сварок (гильз).

Сплайс-кассета КЕ с крышкой на 12 волокон
Сплайс-кассета КЕ с крышкой на 12 волокон

Патч-панели

Панель имеет обычную прямоугольную форму, и на ней есть отверстия для портов, как правило, 8 портов. В отверстия вставляются розетки.

Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №36

Можно отдельно купить съёмные патч-панели на разные типы разъёмов.

Патч-панель SC, дуплекс, 4 порта, для кросса
Патч-панель SC, дуплекс, 4 порта, для кросса

К патч-панелям дополнительно можно взять заглушки, чтобы закрыть неиспользуемые порты и защитить их от пыли.

Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №38

Оптический медиаконвертер

Медиаконвертер преображает световой сигнал в электрический, потому что световой сигнал компьютер не воспринимает. Представляет собой металлическую коробку, внутри которой встроен приёмо-передающий оптический модуль. На корпусе есть разъём RJ-45, из которого можно повести витую пару в компьютер.

WDM медиаконвертер 10/100Base-TX/100Base-FX, одноволоконный, SM, SC, 1310 nm, 20 км, "K»
WDM медиаконвертер 10/100Base-TX/100Base-FX, одноволоконный, SM, SC, 1310 nm, 20 км, «K»
Аксессуары к волоконно-оптическому кабелю. Что нужно для ВОЛС?, изображение №40

Остальные характеристики оптического медиаконвертера совпадают с характеристиками приёмо-передающего модуля, потому что только благодаря модулю медиаконвертер и функционирует.

На рынке встречаются и пустые медиаконвертеры, к которым можно присоединить купленные заранее приёмо-передающие модули.

Приёмо-передающие оптические модули (SFP-модули)

Оптические трансиверы помещаются в медиаконвертер или вставляются в патч-панель в специальный порт – он будет подписан как «SFP».

Главная характеристика модуля – длина волны.

Приёмо-передающий оптический SFP-модуль, SM, SC, 20 км, 1310 nm, 1Gbit "K»
Приёмо-передающий оптический SFP-модуль, SM, SC, 20 км, 1310 nm, 1Gbit «K»

Какой в этом смысл? У провайдера в офисе стоит оборудование, где работает приёмо-передающий модуль TX1310, а в доме в шкафу стоит оборудование этого же провайдера с модулем RX1550. В итоге, один модуль передаёт в одну сторону данные, другой – в другую. Поэтому SFP-модули продают парами с разными длинами волны.

Ещё оптические модули отличаются по дальности работы . Это зависит от применяемых лазеров (светодиодов) внутри устройств.

Оптический модуль на 3 км

Приёмо-передающий оптический SFP модуль, SM, SC, 3км, 1550nm, 1Gbit "K»
Приёмо-передающий оптический SFP модуль, SM, SC, 3км, 1550nm, 1Gbit «K»

Оптический модуль на 20 км

Приёмо-передающий оптический SFP модуль, SM, SC, 20км, 1550nm, 1Gbit "K»
Приёмо-передающий оптический SFP модуль, SM, SC, 20км, 1550nm, 1Gbit «K»

Отличаются и по скорости: 100 МБит и 1 Гбит. Такой скорости достаточно практически для любых задач, но в настоящее время большей популярностью пользуются гигабитные модули.

Подключённые SFP-модули
Подключённые SFP-модули

Соответственно, при покупке SFP-модулей нужно подобрать пару с одинаковыми характеристиками (за исключением длины волны) и от одного поставщика.
